بالنسبة للمؤسسات التي تشغل طائرات بدون طيار خارج نطاق الرؤية البصرية (BVLOS)، يُعدّ فهم التضاريس بدقة أمرًا بالغ الأهمية للسلامة والكفاءة. غالبًا ما تعجز الخرائط ثنائية الأبعاد التقليدية عن تلبية الاحتياجات عندما يعجز الطيارون عن تقييم ظروف التضاريس بصريًا، مما قد يُعرّض سلامة العمليات وجودة البيانات للخطر.
تُعالج طبقات السحابة النقطية وخريطة الارتفاع الجديدة من FlytBase هذا التحدي من خلال توفير تصور متقدم للتضاريس ثلاثية الأبعاد. تخطيط مهمة الطائرات بدون طيار خارج نطاق الرؤية البصرية والتنفيذ، مما يتيح دقة تصل إلى مستوى السنتيمتر وإدراكًا شاملاً للتضاريس.
توفر طبقات السحابة النقطية وخريطة الارتفاع تصورًا ثلاثي الأبعاد للتضاريس لعمليات الطائرات بدون طيار خارج نطاق الرؤية البصرية، مما يوفر دقة على مستوى السنتيمتر وفهمًا شاملاً للتضاريس عندما لا يستطيع الطيارون رؤية الطائرة بدون طيار مباشرة.
ما الفرق بين نموذج الارتفاع الرقمي (DTM) ونموذج الارتفاع الرقمي السطحي (DSM) والسحب النقطية؟
يُعد فهم مفاهيم رسم الخرائط هذه أمراً ضرورياً لعمليات الطيران خارج نطاق الرؤية البصرية الفعالة:
نماذج التضاريس الرقمية (DTM)
يمثل سطح الأرض العاري بدون نباتات أو مبانٍ أو منشآت.
الأفضل لعمليات الطيران خارج نطاق الرؤية البصرية:
- التخطيط الآمن للارتفاع وتحسين مسار الرحلة
- تحليل الفيضانات لمهام الاستجابة للطوارئ
- رسم خرائط ممرات البنية التحتية لتفتيش المرافق
- تحليل التضاريس الأساسية لمشاريع البناء
نماذج السطح الرقمية (DSM)
يشمل ذلك جميع معالم السطح مثل المباني والنباتات وخطوط الكهرباء على ارتفاعاتها الفعلية.
أمر بالغ الأهمية للطائرات بدون طيار ذاتية القيادة:
- بيانات تجنب العوائق الحضرية وارتفاع المباني
- تحليل الغطاء النباتي للعمليات الزراعية
- حسابات خط الرؤية لأبراج الاتصالات
- الوعي البيئي الكامل من أجل الملاحة الآمنة
السحب النقطية
ملايين من نقاط الإحداثيات ثلاثية الأبعاد الدقيقة (X، Y، Z) بدقة تصل إلى مستوى السنتيمتر.
تم إنشاؤه من خلال:
- مستشعرات الليدار: القياس المباشر بالليزر باستخدام أنظمة LiDAR الاحترافية
- التصوير المساحي: معالجة الصور الجوية المتداخلة باستخدام خوارزميات متقدمة
- الأساليب الهجينة: دمج مصادر بيانات متعددة لتغطية شاملة
ميزة
دي تي إم
الدليل التشخيصي والإحصائي للاضطرابات النفسية
سحابة النقاط
يعرض الأرض
✅ أرضي فقط
✅ الأرض + الأجسام
✅ جميع النقاط المصنفة
يعرض العقبات
❌ تمت الإزالة
✅ طول كامل
✅ هيكل مفصل
دقة
عداد فرعي
عداد فرعي
مستوى السنتيمتر
الاستخدام الأمثل
نمذجة الفيضانات
تجنب العوائق
تحليل مفصل
ما هي تنسيقات الملفات التي يدعمها FlytBase
يدعم FlytBase تنسيقات بيانات التضاريس الشاملة لعمليات BVLOS الاحترافية، ويتجاوز ذلك التنسيقات التقليدية. طائرة بدون طيار في صندوق القدرات:
تنسيق السحابة النقطية
ملفات LAS (.las)
- معيار صناعي لإنشاء سحب نقاط ثلاثية الأبعاد عالية الدقة
- دقة نموذجية: دقة على مستوى السنتيمتر
- الأفضل لـ: بيانات مسح LiDAR الاحترافية
- أحجام الملفات: من 50 ميجابايت إلى 2 جيجابايت لكل كيلومتر مربع
ملفات LAZ (.laz)
- تنسيق LAS مضغوط بدون فقدان للجودة
- تقليل حجم الملف: أصغر بنسبة تصل إلى 80%
- الأفضل لـ: عمليات النشر واسعة النطاق والتخزين السحابي
- المعالجة: أوقات تحميل وتنزيل أسرع
خرائط الارتفاعات / تنسيقات التضاريس
TIFF/GeoTIFF (.tif/.tiff)
- صور عالية الدقة ومرجعية جغرافية
- يدعم جميع أنظمة الإحداثيات الرئيسية
- الأفضل لـ: الزراعة الدقيقة والبناء
- الدقة: من أقل من متر إلى سنتيمتر
ملفات DEM (.dem)
- نماذج الارتفاع الرقمية لتحديد ملامح التضاريس
- تنسيق شبكي منتظم مع قيم الارتفاع
- الأفضل لـ: تخطيط وتحليل البنية التحتية
- التطبيقات: حسابات الانحدار وتحليل مستجمعات المياه
تنسيق IMG (.img)
- مُحسَّن لمجموعات البيانات واسعة النطاق
- معالجة بيانات الخرائط الإقليمية بكفاءة
- الأفضل لـ: عمليات الاستشعار عن بعد
- متوافق مع برامج نظم المعلومات الجغرافية الرئيسية
تنسيقات مرجعية قياسية
- PNG/JPG: تراكبات مرجعية بصرية ومقارنات تاريخية
- صور إضافية بصيغة GeoTIFF: خرائط مرجعية جغرافية وصور جوية
دليل التنسيق: استخدم LAS/LAZ للتحليل ثلاثي الأبعاد المفصل، وTIFF/GeoTIFF لرسم خرائط الارتفاع، وDEM لرسم ملامح التضاريس، وPNG/JPG كمرجع مرئي.
كيفية إضافة بيانات السحابة النقطية إلى FlytBase
تم تصميم إضافة بيانات التضاريس إلى FlytBase لمشغلي الطائرات بدون طيار الذين ليس لديهم خبرة في نظم المعلومات الجغرافية:
عملية التنفيذ خطوة بخطوة

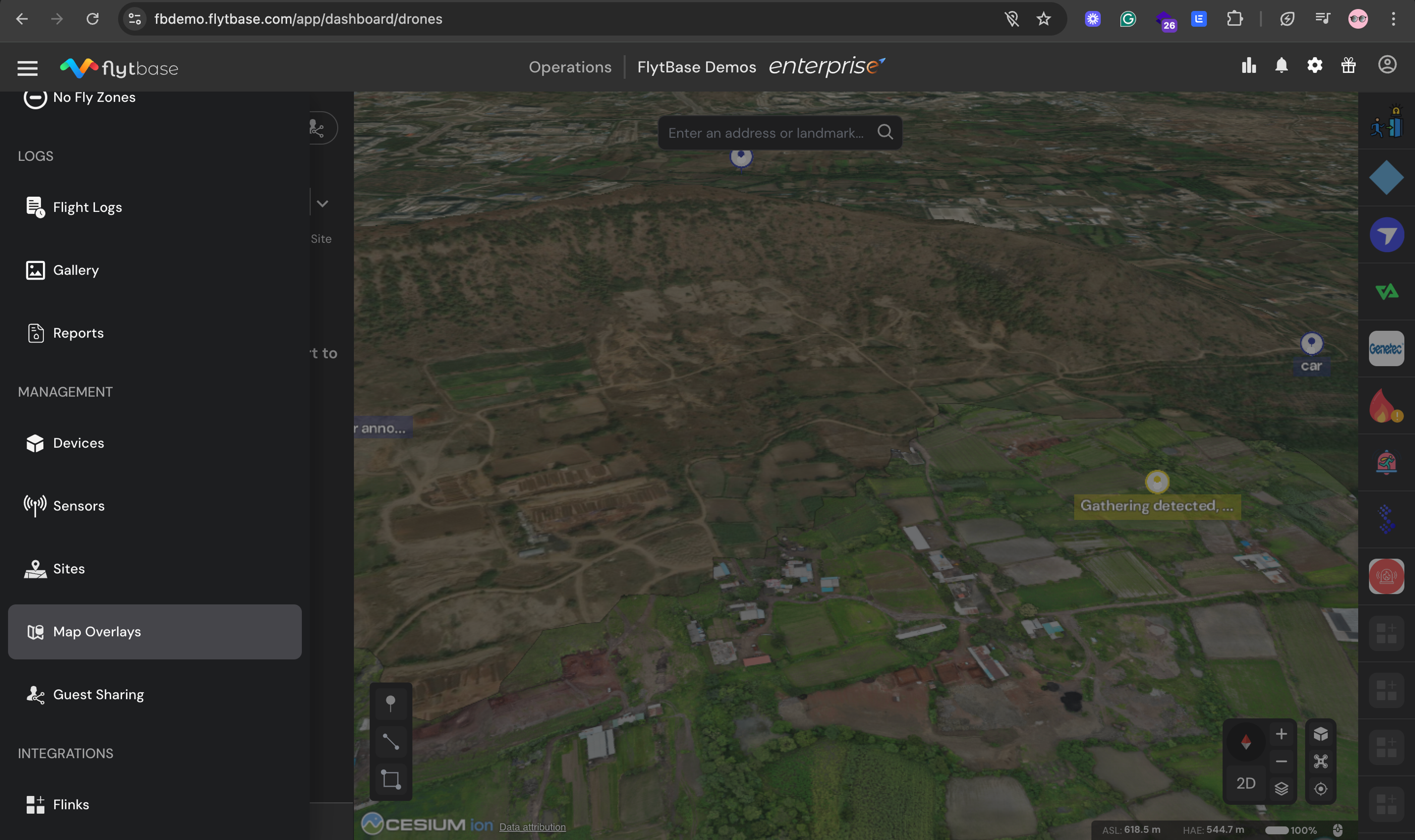

1. الوصول إلى طبقات الخريطة
- افتح درج التنقل في لوحة معلومات FlytBase
- حدد "طبقات الخرائط" من قائمة الميزات
- الوصول إلى واجهة إدارة الطبقات

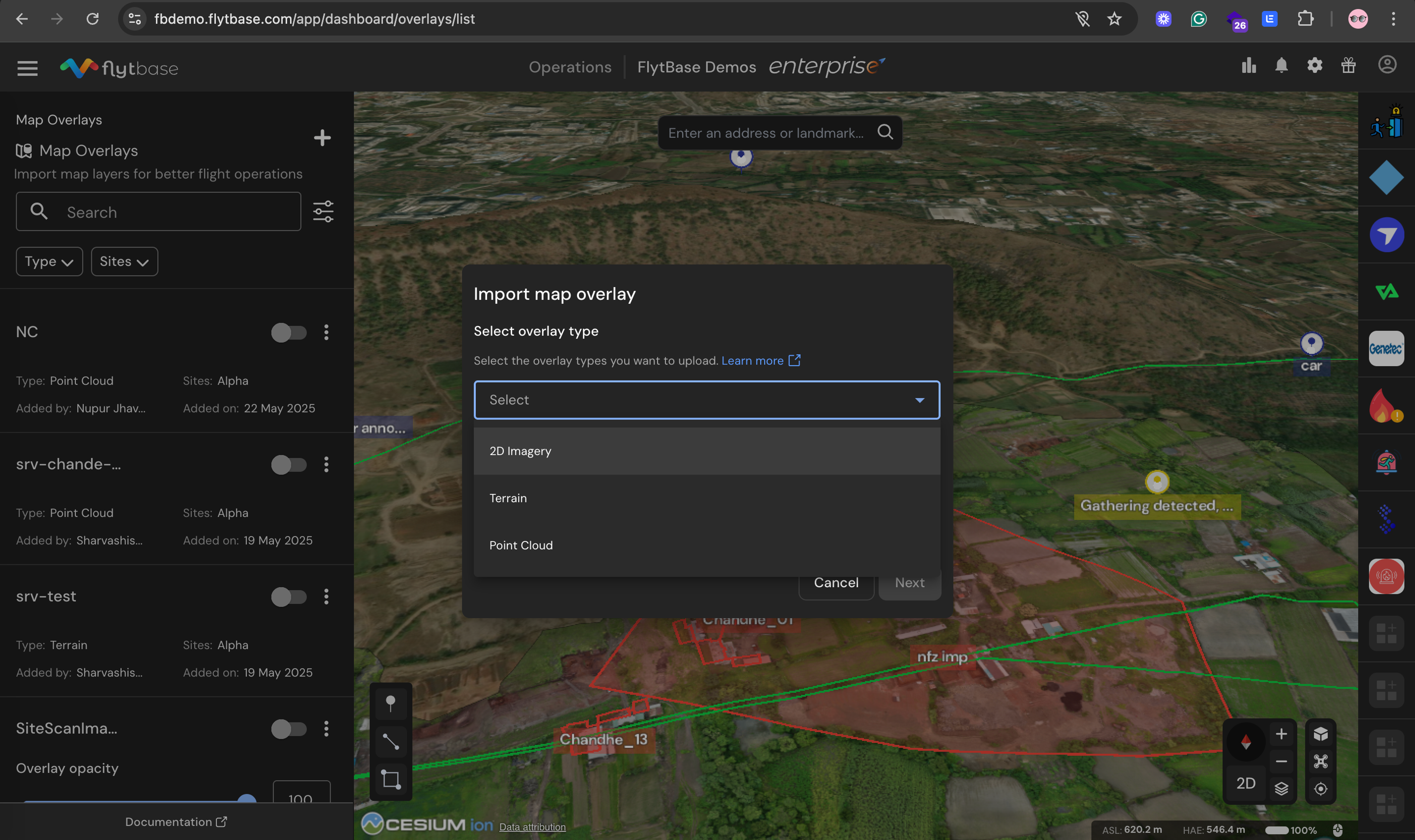

2. تحميل بيانات جديدة
- انقر على أيقونة "+" لبدء عملية الاستيراد
- اختر نوع البيانات: صور ثنائية الأبعاد، أو بيانات تضاريس، أو سحابة نقاط
- حدد مواقع التشغيل التي ستكون فيها الطبقة مرئية

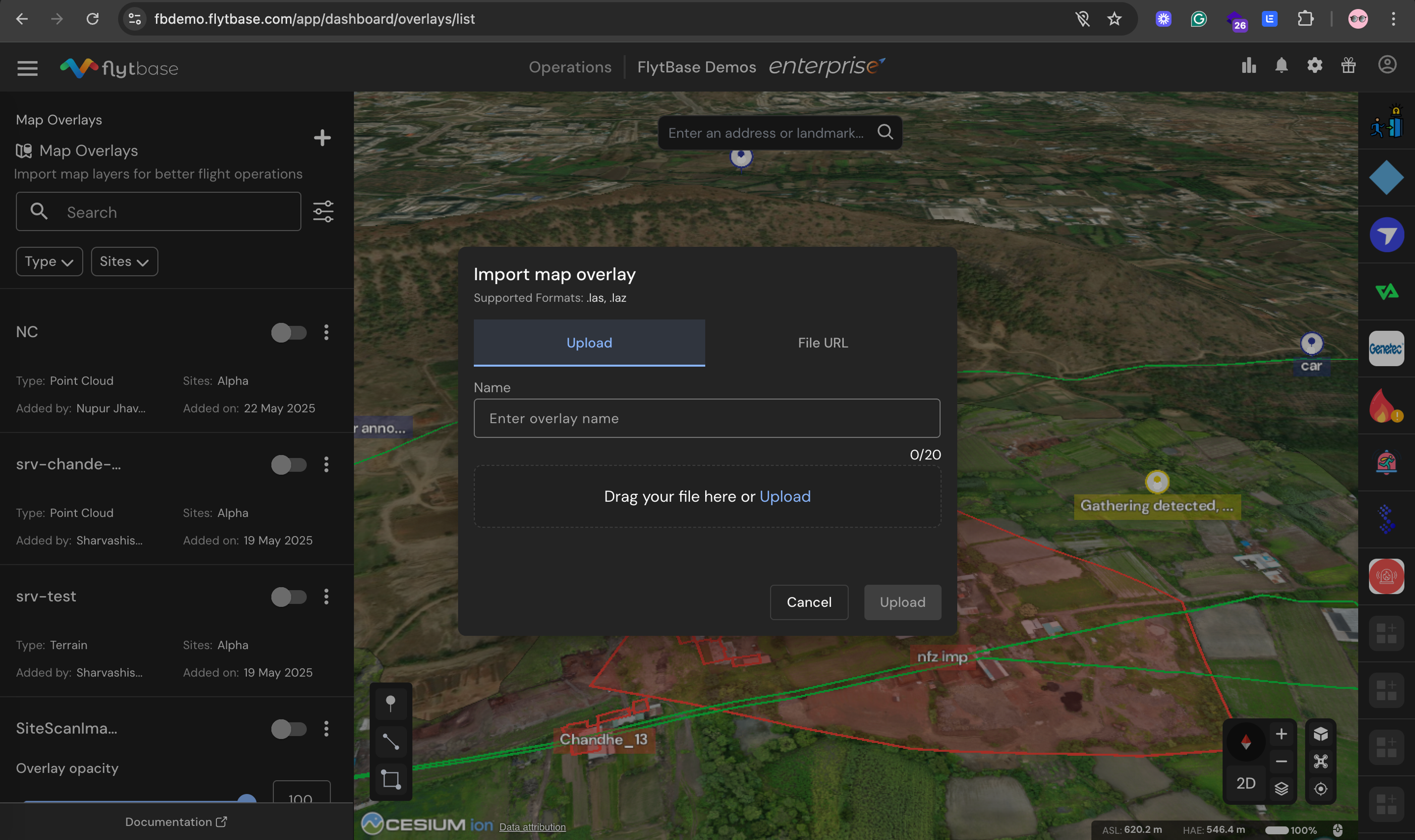

- قم بتحميل الملفات مباشرةً أو وفر روابط قابلة للتنزيل
- قم بتسمية الطبقة الخاصة بك وأكمل عملية التحميل.
3. ضبط إعدادات العرض
- اضبط درجة التعتيم باستخدام شريط التمرير (من 0 إلى 100% شفافية)
- قم بتشغيل/إيقاف الطبقات لمهام محددة
- استخدم البحث والتصفية لتنظيم مجموعات البيانات المتعددة
- قم بتعديل مهام الموقع وأوصافه حسب الحاجة

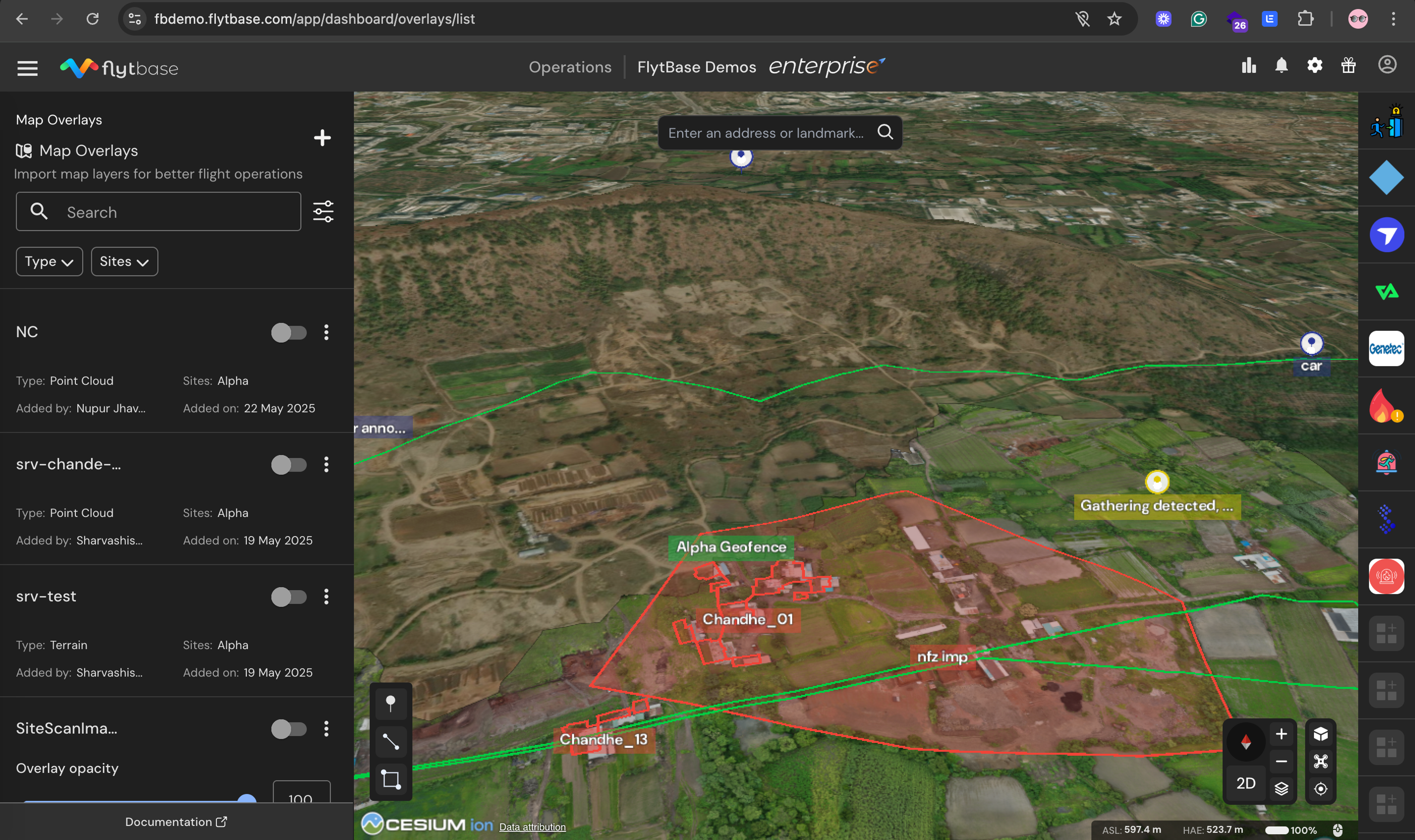

4. تنفيذ رحلة مع GTL
- افتح مع تمكين M
- حدد الموقع الذي تريد إرسال الطائرة بدون طيار إليه على الخريطة
- قم بتحديد هوامش الارتفاع باستخدام AGL بناءً على التضاريس وارتفاعات العوائق
- انقر وابدأ التشغيل وشاهد الطائرة بدون طيار وهي تتبع مسار مهمة آمن وتتكيف مع التضاريس والعوائق
سيتمكن المستخدم أيضًا من تخطيط المهمة بتقنية ثلاثية الأبعاد مع عرض متقدم للتضاريس (قريبًا).
أوقات المعالجة والوصول
- معالجة التحميل: من 5 إلى 10 دقائق لمعظم مجموعات البيانات
- جاهز للعرض المرئي: مباشرة بعد المعالجة
- إمكانية الوصول إلى الفريق: مشاركة فورية بين المستخدمين المصرح لهم
- دعم أحجام الملفات: يصل حجم البيانات إلى 10 جيجابايت مع ضغط LAZ
ما هي القطاعات التي تستفيد أكثر من رسم خرائط السحابة النقطية؟
توفر طبقات السحابة النقطية وخريطة الارتفاع نتائج قابلة للقياس عبر قطاعات متعددة:
البناء والتعدين
التطبيقات:
- حسابات حجم المخزون بدقة تزيد عن 99%
- متابعة التقدم من خلال الكشف الآلي عن التغييرات
- تحليل القطع/الملء لتحسين تخطيط عمليات الحفر
الطاقة والمرافق
التطبيقات:
- تحسين مزرعة الطاقة الشمسية استخدام نموذج التضاريس الرقمي لتحديد موضع اللوحة
- تخطيط خطوط النقل مع مسارات طيران تراعي التضاريس
- تقييم موقع توربينات الرياح لتحقيق أقصى قدر من الكفاءة
زراعة
التطبيقات:
- تحسين تصريف المياه في الحقل للسيطرة على التعرية
- تصميم الري الدقيق باستخدام التضاريس التفصيلية
- مراقبة صحة المحاصيل بالإضافة إلى بيانات الارتفاع
السلامة العامة والاستجابة للطوارئ
التطبيقات:
- رسم خرائط مناطق الكوارث مع عرض ثلاثي الأبعاد دقيق
- التخطيط لعمليات البحث والإنقاذ مع إدراك التضاريس
- نمذجة الفيضانات لتخطيط مسار الإخلاء
دليل البدء السريع
يتطلب التنفيذ الناجح لرسم خرائط السحابة النقطية والتضاريس تخطيطًا منهجيًا:
المرحلة الأولى: التحضير (الأسبوع الأول)
تقييم البيانات:
- جرد بيانات التضاريس الحالية وتحديد الثغرات
- تقييم مدى توافق معدات الطائرات بدون طيار الحالية
- تقييم احتياجات الفريق التدريبية ومستويات مهاراته
- حدد معايير النجاح وتوقعات العائد على الاستثمار
خيارات مصدر البيانات:
- مجموعات البيانات الحكومية: بيانات LiDAR مجانية من هيئة المسح الجيولوجي الأمريكية (بدقة 1-2 متر)
- مزود تجاري: تتراوح تكلفة المسوحات المخصصة بين 2 و25 دولارًا للفدان.
- مجموعة داخلية: التصوير المساحي باستخدام الطائرات بدون طيار أو تقنية الليدار
المرحلة الثانية: الإعداد والتكوين (الأسبوع الثاني)
تطبيق FlytBase:
- أكمل عملية التسجيل FlytBase
- قم بتحميل وتكوين طبقات بيانات التضاريس
- قم بإعداد مهام الموقع وصلاحيات الوصول للفريق
- التكامل مع سير عمل تخطيط المهام الحالي
المرحلة الثالثة: التدريب والنشر (الأسبوع الثالث)
تمكين الفريق:
- التدريب الكامل FlytBase (عادةً من 4 إلى 8 ساعات)
- تنفيذ مشروع تجريبي في موقع نموذجي
- التحقق من صحة النتائج باستخدام الطرق التقليدية
- تحسين الإجراءات بناءً على النتائج الأولية
مؤشرات النجاح التي يجب تتبعها
- تقليل وقت تخطيط المهمة
- انخفاض حوادث السلامة
- تحسينات في دقة المسح
- تحقيق وفورات في التكاليف
- معدلات تبني الفريق
الجدول الزمني للتنفيذ: تحقق معظم المؤسسات النشر الكامل في غضون 3-4 أسابيع وعائد الاستثمار في غضون 6-12 شهرًا.
حوّل عملياتك خارج نطاق الرؤية البصرية اليوم
تُمثل طبقات السحابة النقطية وخريطة الارتفاع تطورًا هامًا في عمليات الطائرات بدون طيار خارج نطاق الرؤية البصرية (BVLOS) للمؤسسات. فمن خلال تمكين التصور ثلاثي الأبعاد الحقيقي للتضاريس، تحقق المؤسسات ما يلي:
- تعزيز السلامة من خلال الوعي الشامل بالتضاريس
- تحسين الكفاءة من خلال تخطيط المهام بشكل أسرع وأكثر دقة
- خفض التكاليف من خلال المسح والتحليل الآليين
- اتخاذ قرارات أفضل بناءً على بيانات ثلاثية الأبعاد دقيقة
هل أنت مستعد للارتقاء بعمليات طائراتك بدون طيار خارج نطاق الرؤية البصرية باستخدام تقنيات متقدمة لتصور التضاريس؟
احصل على هذه الميزة مع النسخة الاحترافية مقابل 99 دولارًا شهريًا أو حدد موعدًا لعرض توضيحي
